Konstantspannungs-Ladegleichrichter für den Bereitschaftsparallelbetrieb, Baureihe TR

Allgemein

Sekundärgetaktet arbeitende Gerätebaureihe mit gutem Wirkungsgrad bei kaum wahrnehmbarer Geräuschentwicklung. Alle Gerätetypen dieser Baureihe sind über ihre elektronische Regelung vollast- und kurzschlußfest, ihre Spannungs- und Stromkonstanz ist vergleichbar der von linear geregelten Geräten. Die Baureihe TR ist einsetzbar für den Bereitschaftsparallelbetrieb zur Ladung jeglicher Blei und stationär eingesetzter, industrieller Nickel-Cadmium Akkumulatoren. Die Baureihe ist erhältlich in den Bauformen Chassis (Montageplatte für den Schaltschrankeinbau), Stahlblechgehäuse sowie 19″ – Einschub. Auf Wunsch werden Ihnen auch Ausführungen für den Redundanzbetrieb oder zur Sicherheitsbeleuchtung nach VDE 0108 gerne angeboten.

Standardausstattung

Analoge A-/V-Meter Kl. 1% für den Gleichrichterausgang (bei Chassis- Ausführung gegen Aufpreis); Eingangs-/ Akku-/ ggf. Steuerkreisabsicherung (bei 19″ Geräten, Akkuabsicherung per Automat in der Frontplatte); Schutztrenntrafo nach VDE 0551; Netzschalter/ Netzkontrolleuchte auf der Gehäusefrontseite; Softstart; Anschluß via Schraub- klemmen; Kabelzuführungenseite beliebig per „PG“-Verschraubung

Ausführungen

  1. Stahlblechgehäuse mit Fronttüre und Doppelbartverschlüssen; Wandschrank oder Standschrank; ggf. mit Akkufreiraum oder geschottetem Akkuabteil; Pulverbeschichtung im Farbton RAL 7035 (Sonderfarbgebung auf Anfrage); Schutzart IP31 (höhere auf Wunsch gegen Aufpreis)
  2. 19″ Stahlblecheinschub oder 19″ Baugruppenträger in diversen Sonderausführungen.
  3. Montageplattenausführung zur Unterbringung im vorhandenen Schaltschrank



Optionen

  1. Diverse weitere Zusatzeinrichtungen wie zum Beispiel Störmeldefunktionen und Verteilungen
  2. Bis zu 3 fach umschaltbares Spannungsniveau (Dauerladung/ Starkladung/ Ausgleichsladung)
  3. Temperaturkompensation der Ladespannung
  4. Schrankheizungen, Schrankbeleuchtung
  5. Zusätzliche Wandlerausgänge zur Versorgung auf weiteren Spannungsebenen
  6. Klartext-Fehleranzeige mit ggf. Schnittstellenanbindung



Galerie

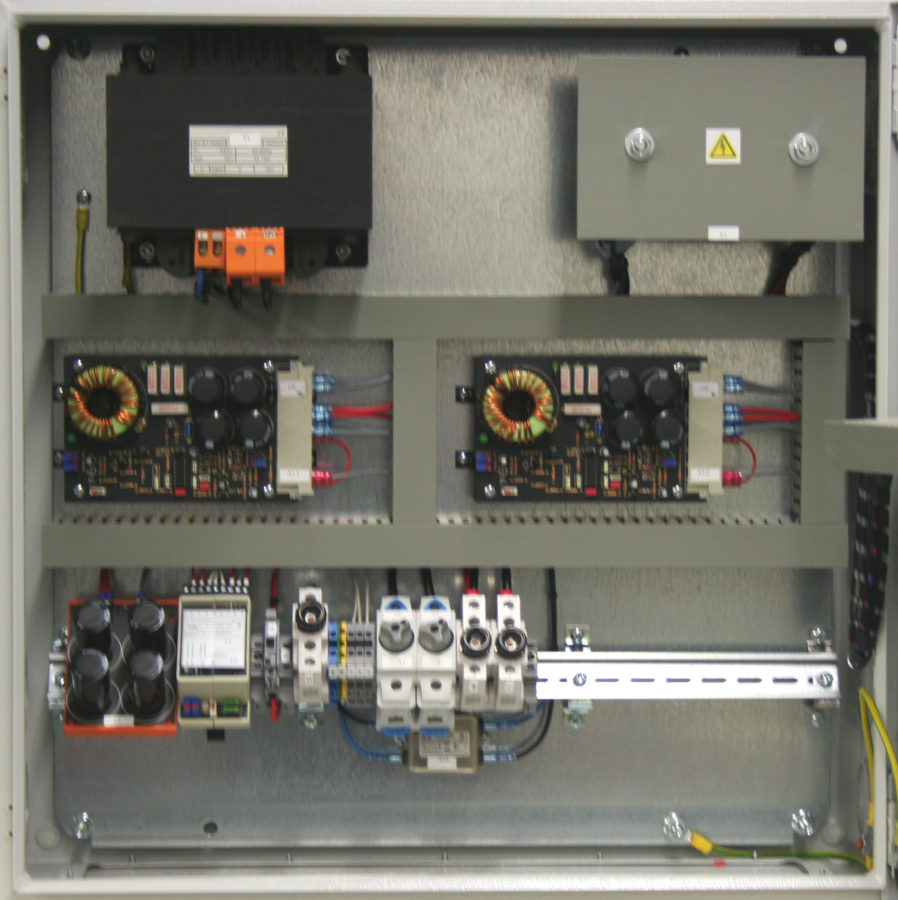

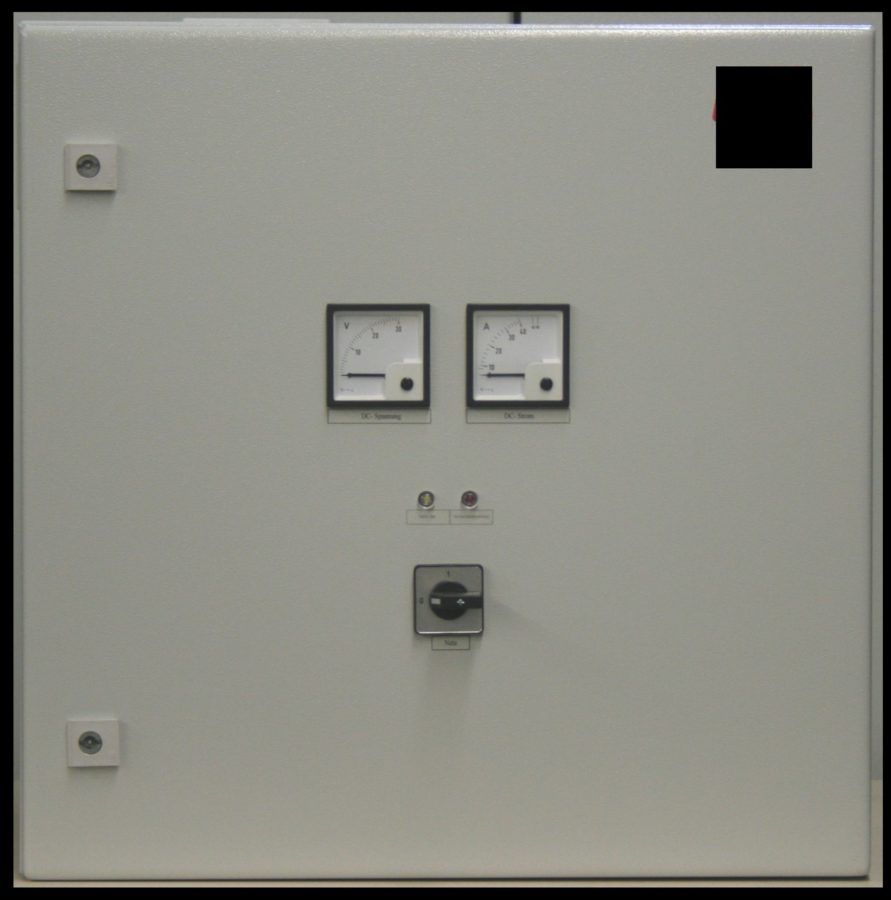

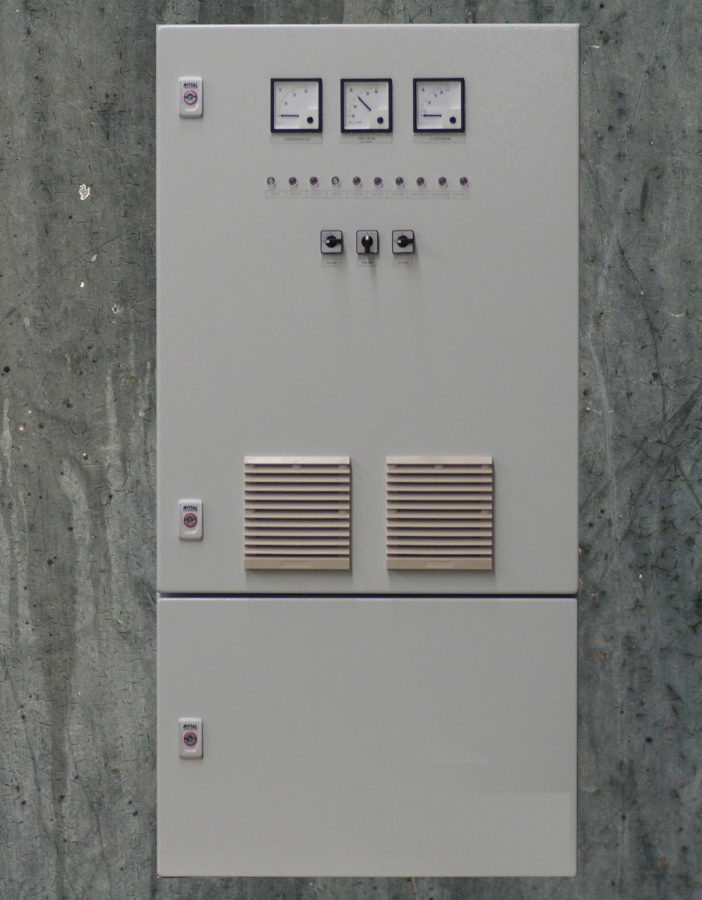

Wandschrank

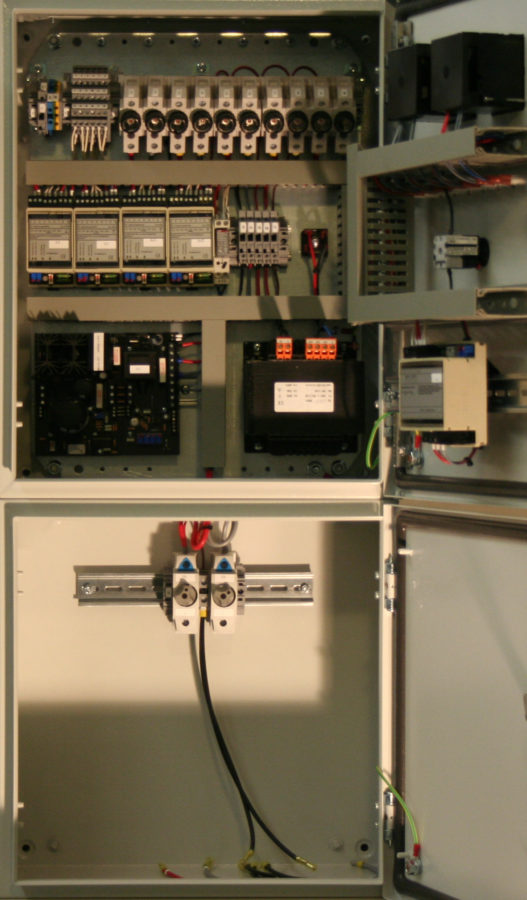

Kombi-Wandschrank mit geschottetem Akkuabteil

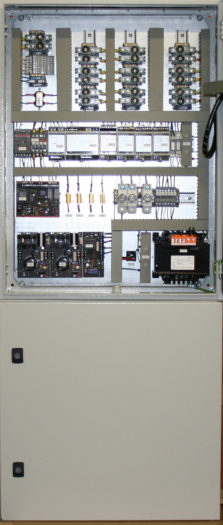

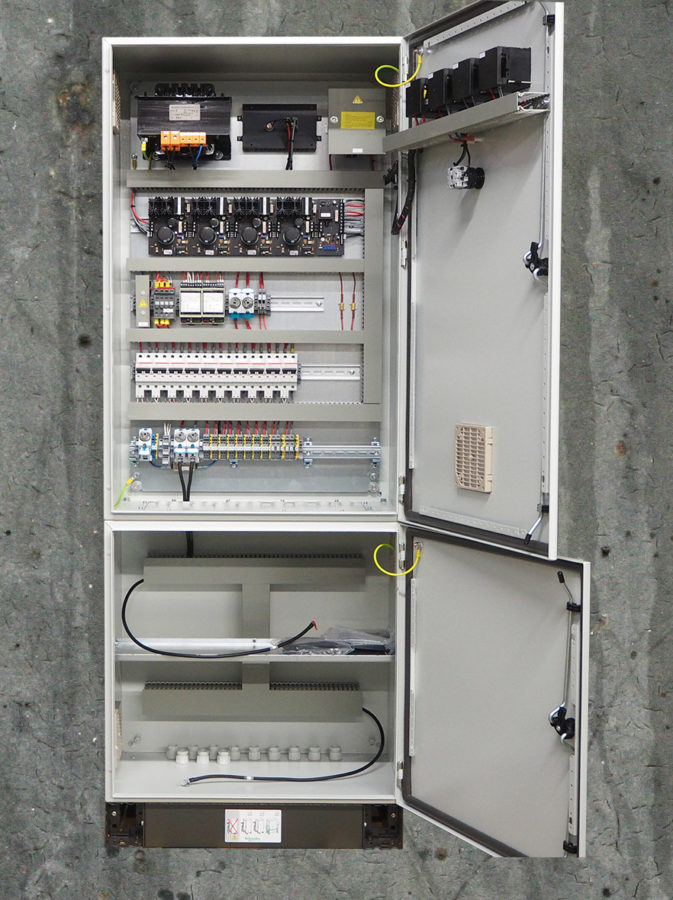

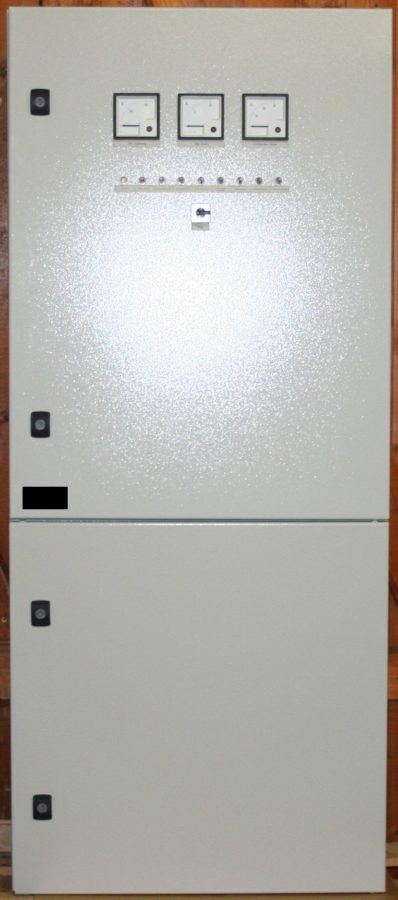

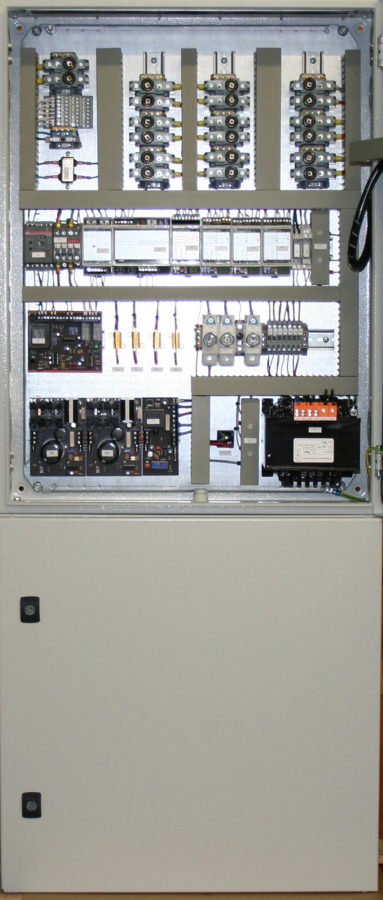

Kombi-Standschrank mit geschottetem Akkuabteil und Systemschranksockel

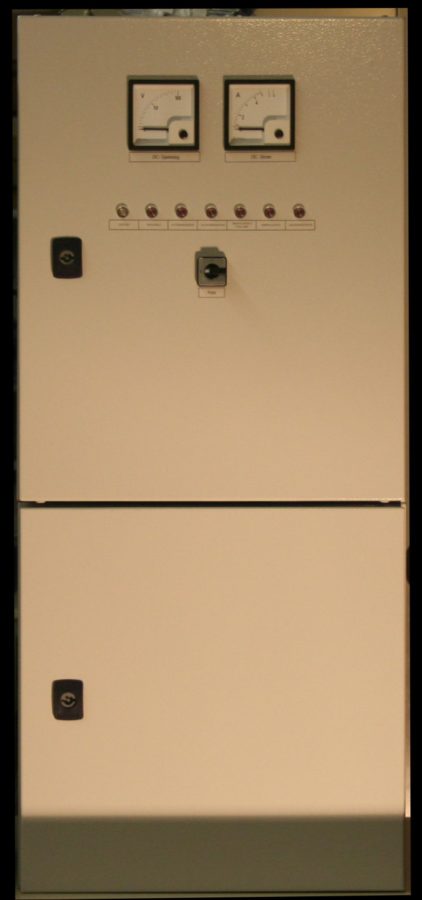

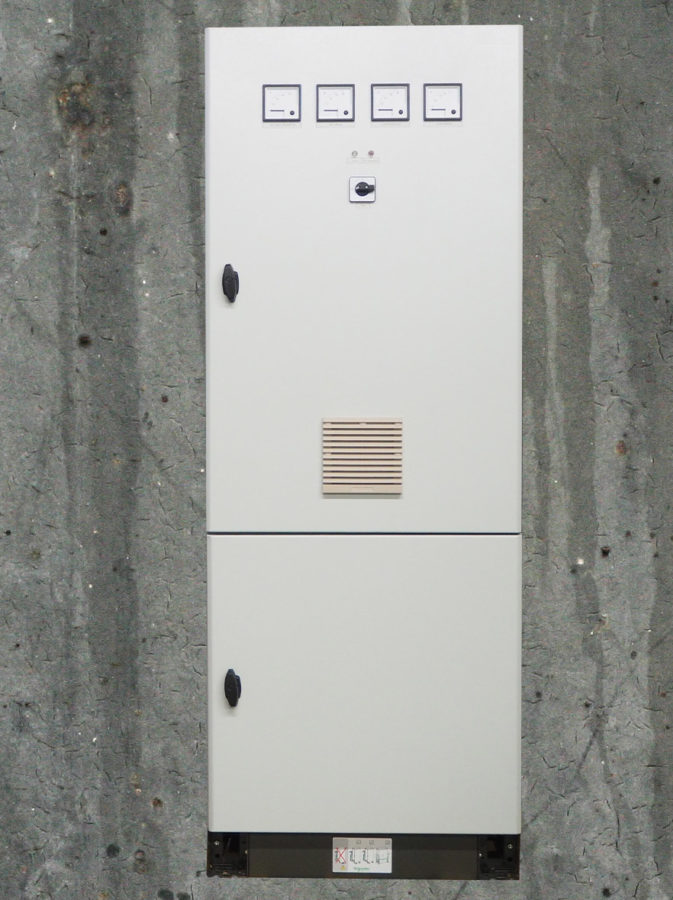

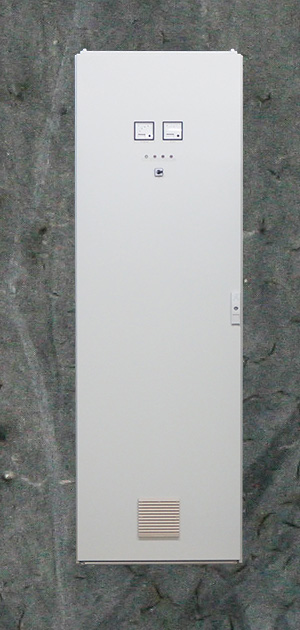

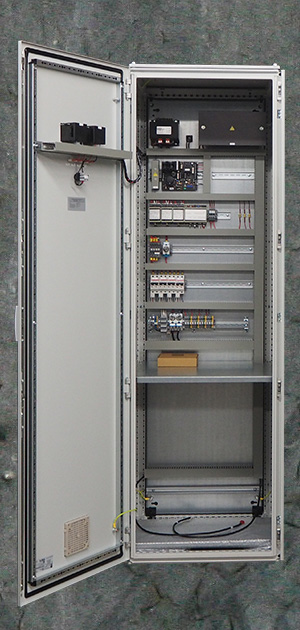

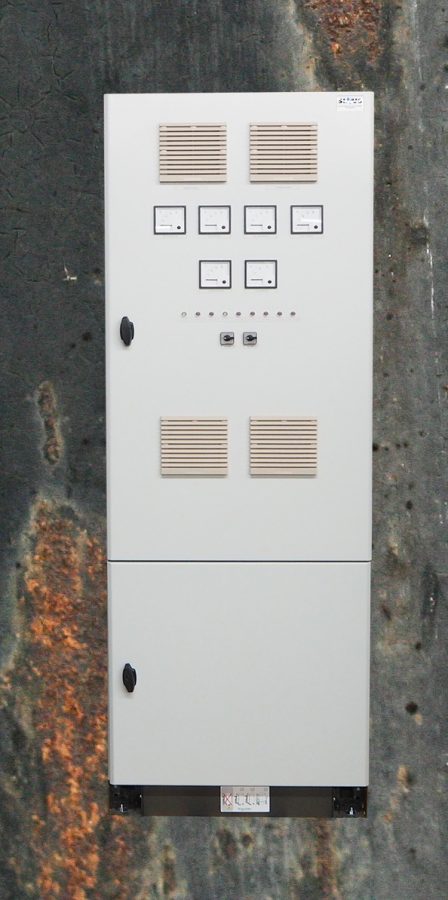

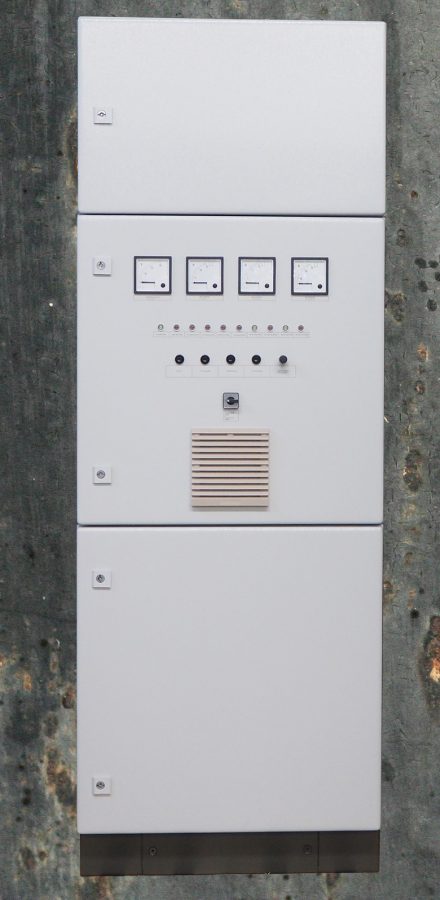

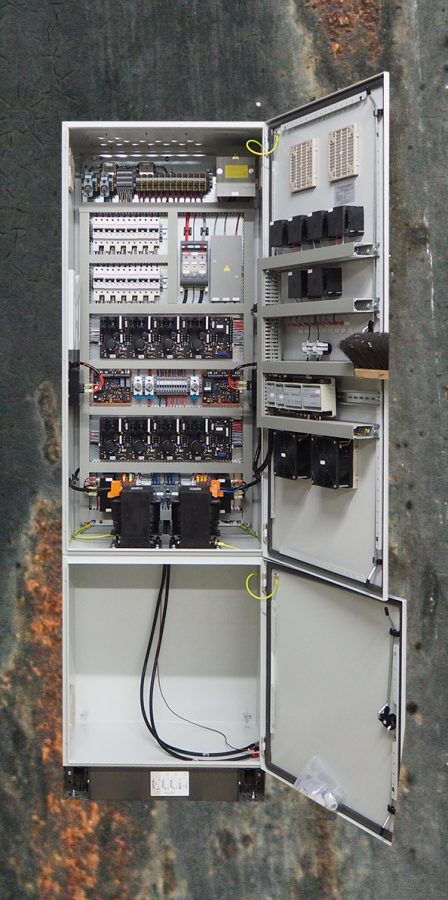

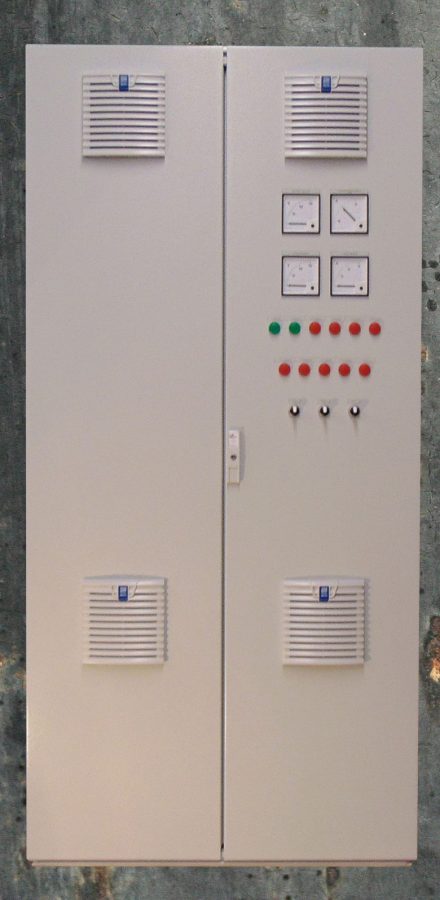

Standschrank

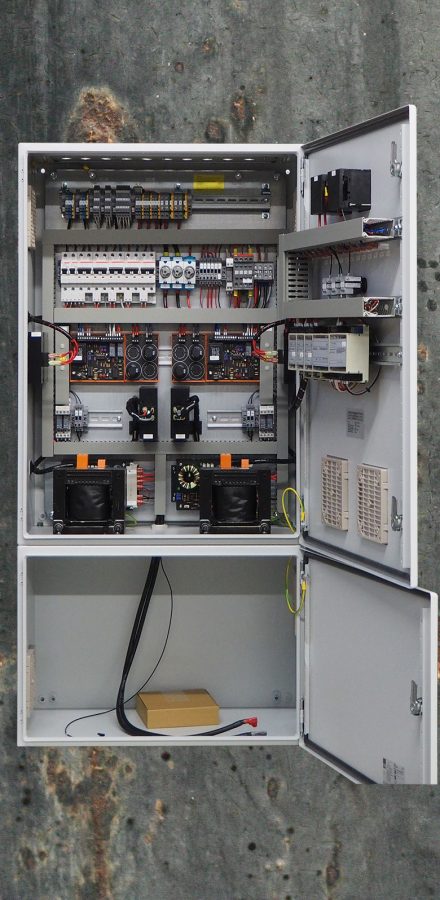

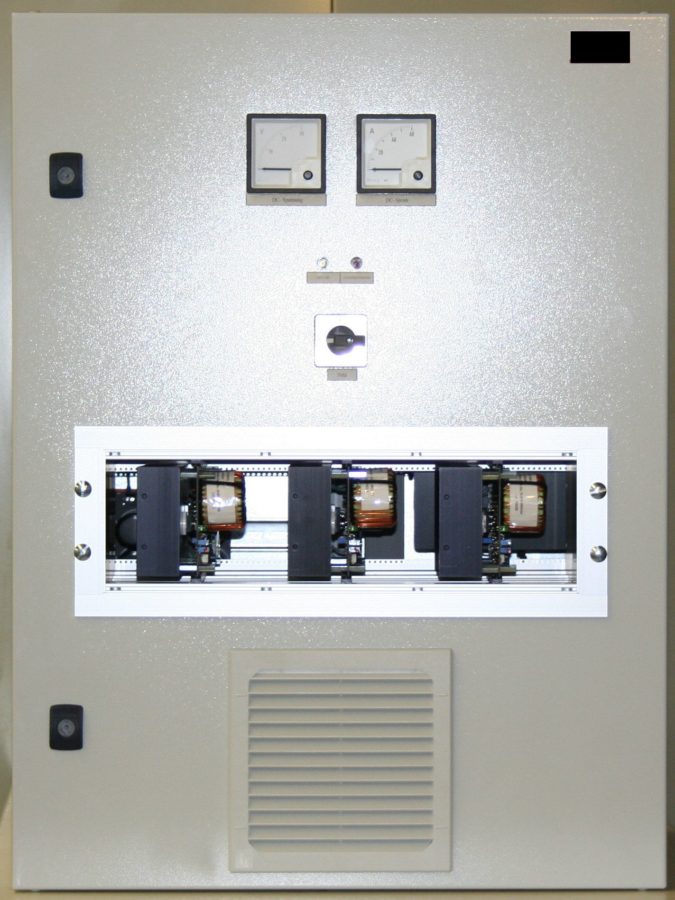

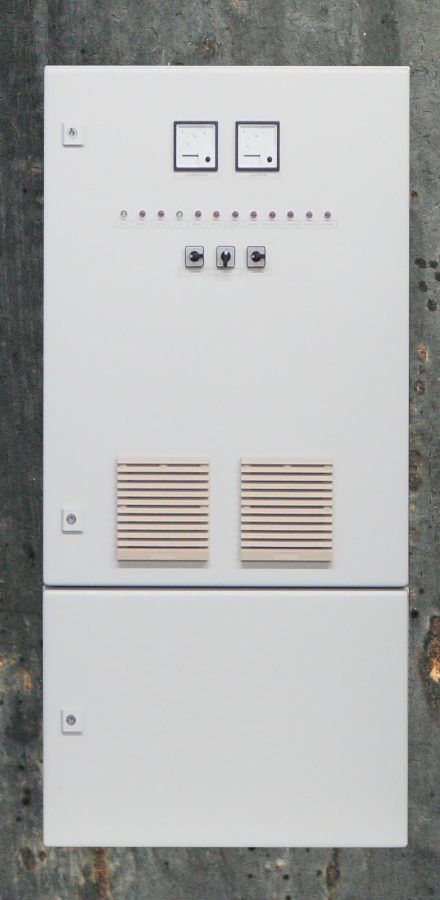

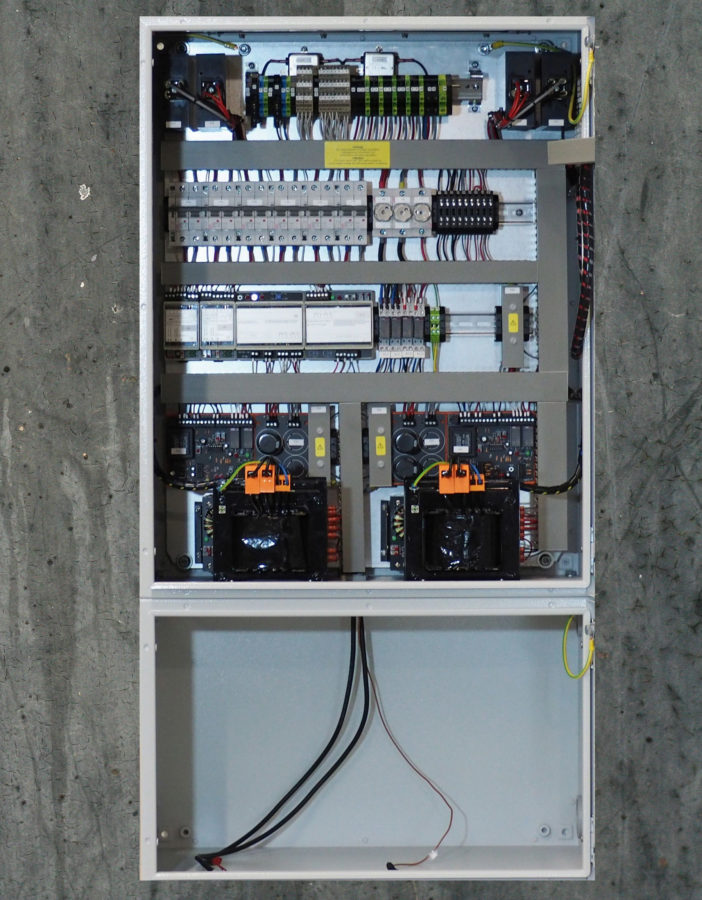

Redundanzanlagen

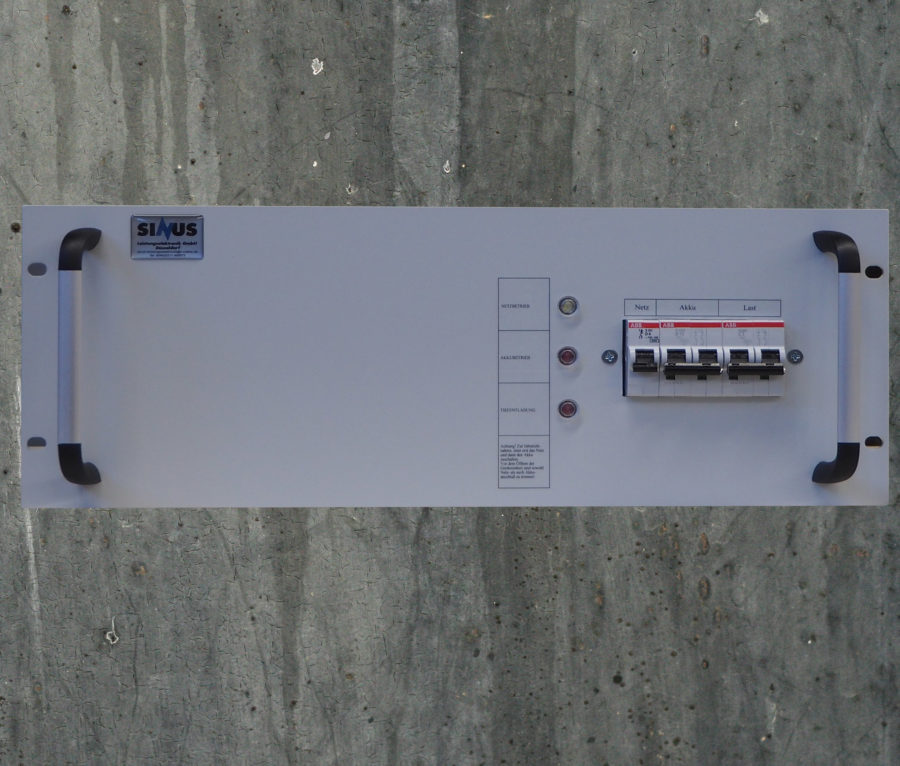

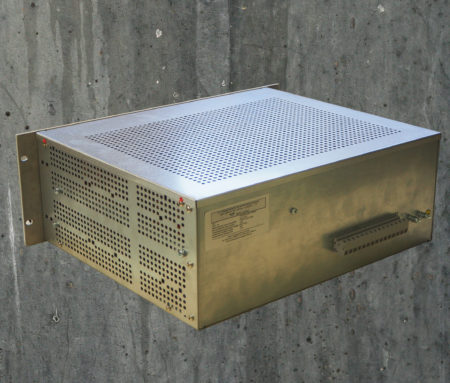

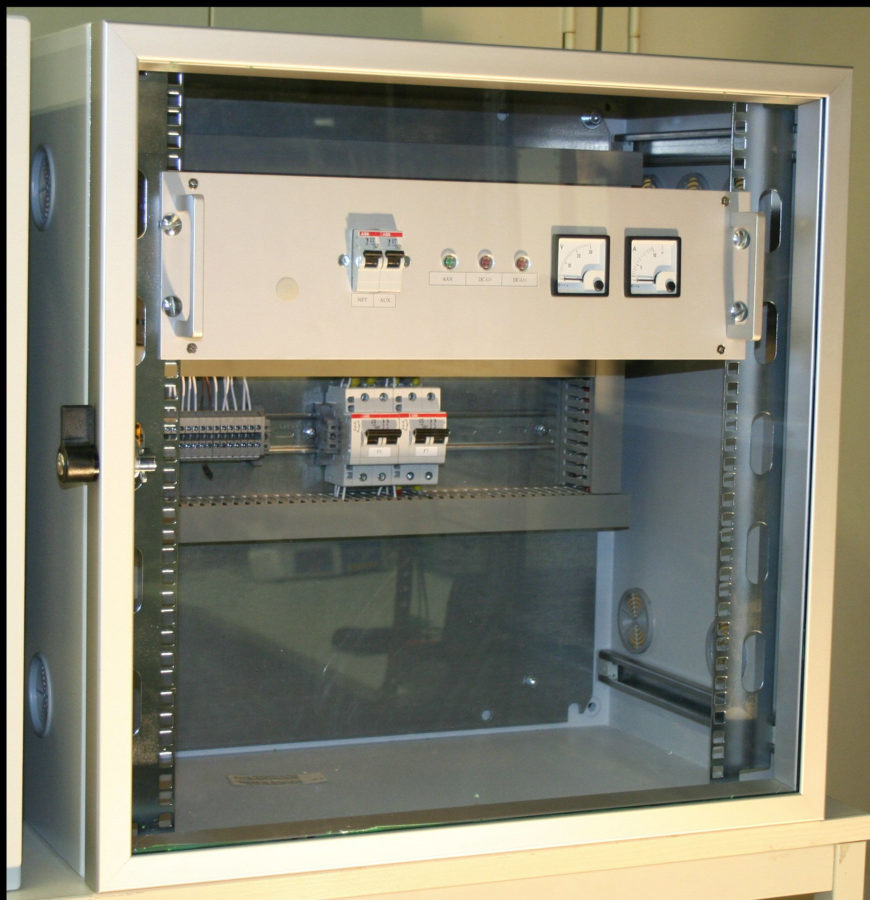

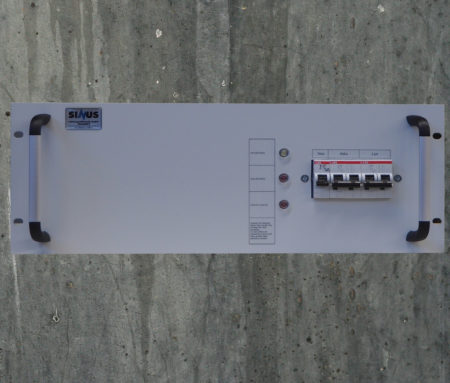

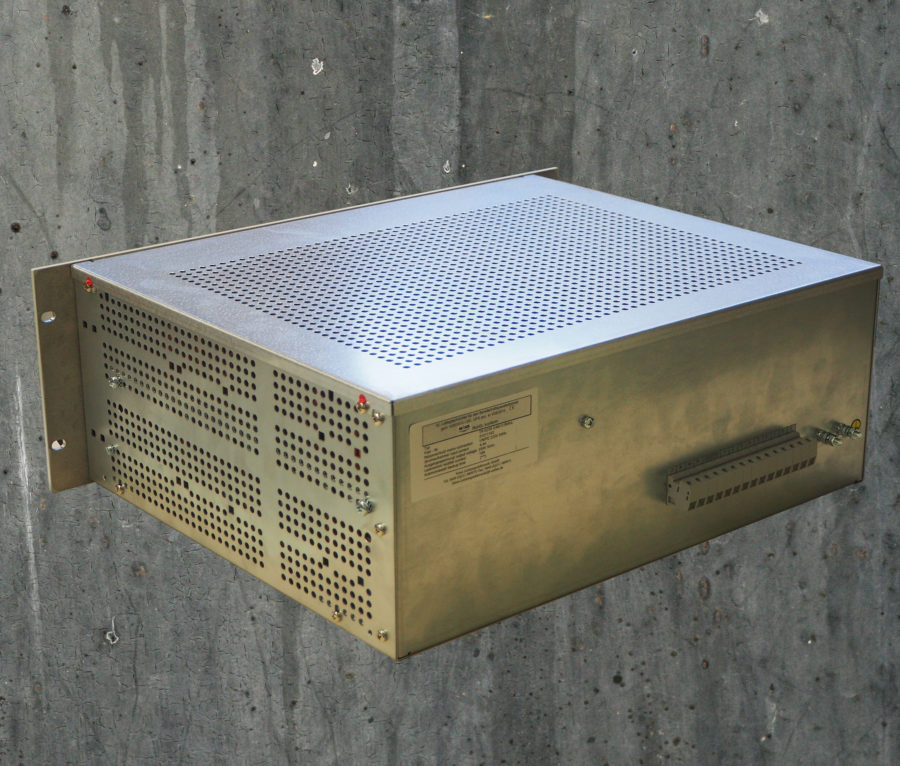

19" Einschub - Baugruppenträger

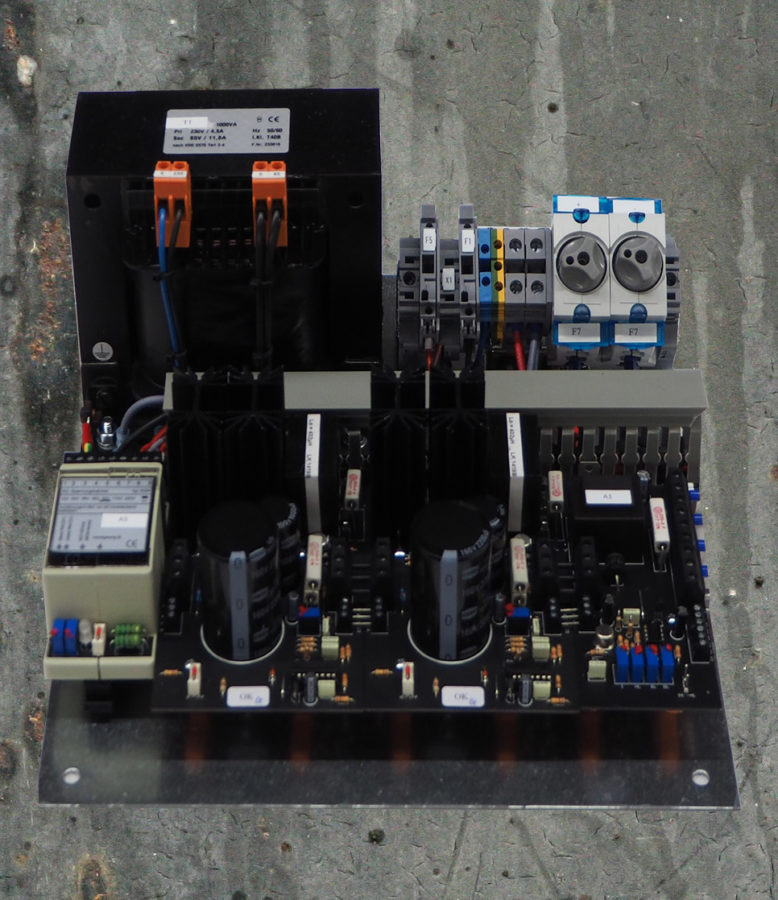

Montageplatte (Chassis)

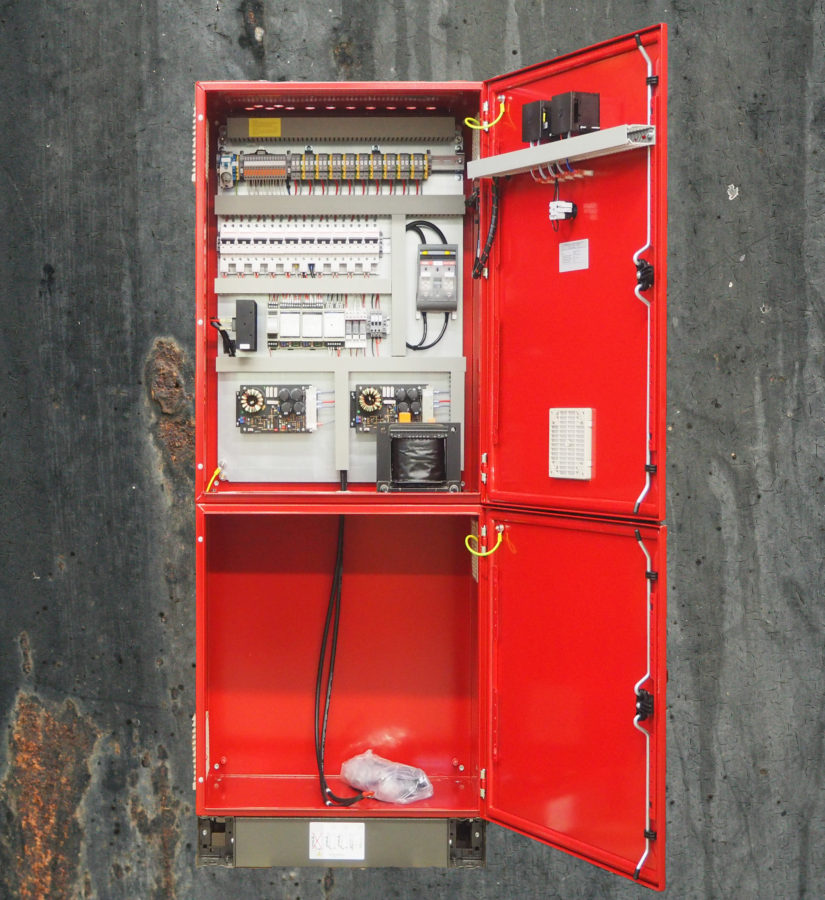

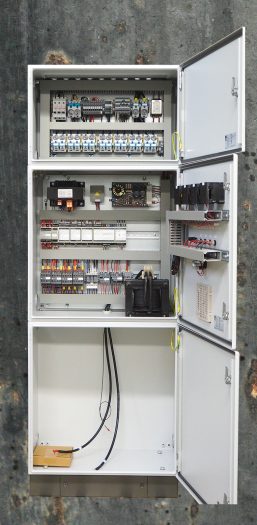

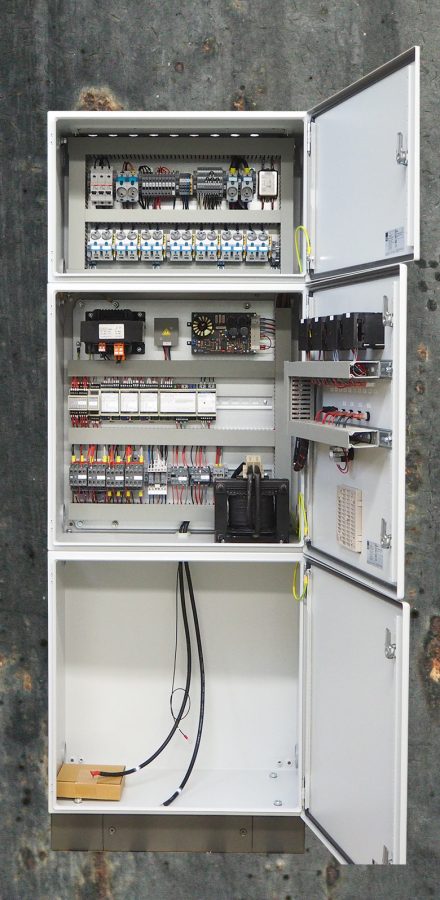

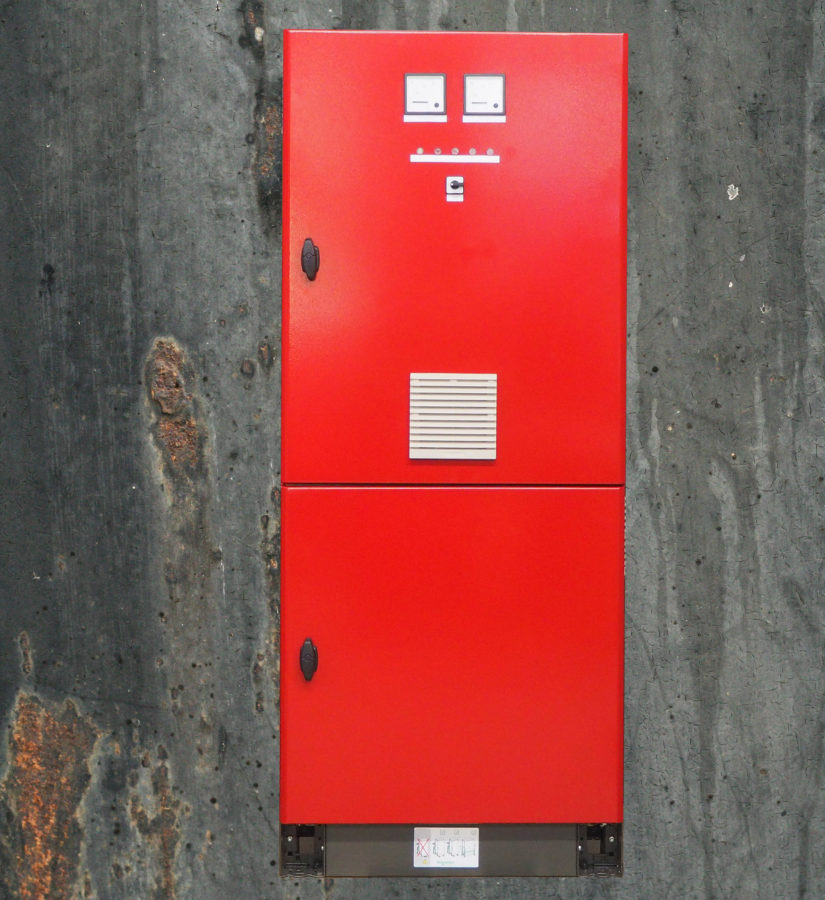

Sicherheitsbeleuchtung nach VDE 0108

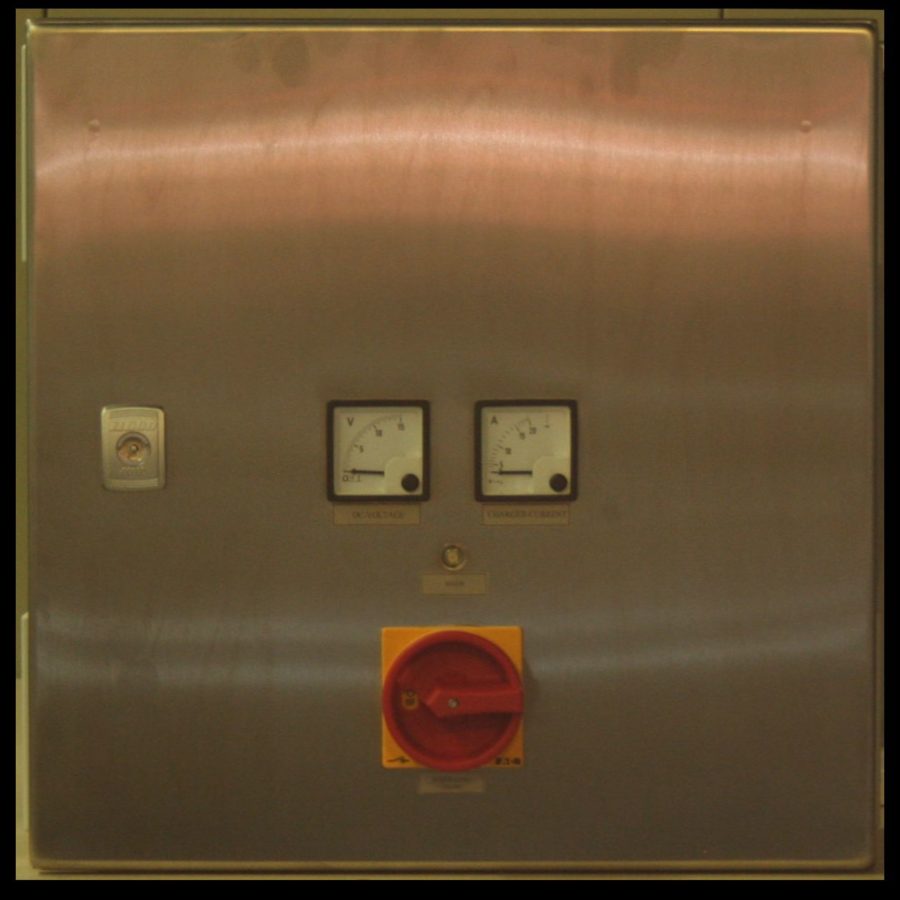

Sonderausführungen

Typenliste

TR..., UAC UDC IDCGehäuse; HBT, mm 19"Rack, 84TE, HE/Tiefe, mmopen frame, H*B*T
12VDC
E230 G12/2,5 BWr 400*400*210 3/285 180*180*170
E230 G12/05 BWr400*400*210 3/285250*240*220
E230 G12/10 BWr 400*400*210 3/285 250*240*220
E230 G12/15 BWr 400*400*210 3/285 250*240*220
E230 G12/20 BWr 400*400*210 3/285 340*300*220
E230 G12/25 BWr 500*500*210 3/385 470*450*210
E230 G12/30 BWr 500*500*210 3/385 470*450*210
E230 G12/40 BWr 600*600*300 4/400 470*450*210
24VDC
E230 G24/2,5 BWr 400*400*210 3/285 180*180*220
E230 G24/05 BWr 400*400*210 3/285 250*240*220
E230 G24/10 BWr 400*400*210 3/285 250*240*220
E230 G24/15 BWr 400*400*210 3/285 250*240*220
E230 G24/20 BWr 500*500*210 3/285 340*300*220
E230 G24/20 BWr 500*500*210 3/285 340*300*220
E230 G24/25 BWr 600*600*210 3/285 470*450*220
E230 G24/30 BWr 600*600*210 3/285 470*450*220
E230 G24/40 BWr 600*600*210 4/400 470*450*220
E230 G24/60 Bwr 600*800*300 5/500 500*700*220
48VDC
E230 G48/05 BWr 400*400*210 3/285 340*300*130
E230 G48/10 BWr 500*500*210 4/285 340*300*130
E230 G48/15 BWr 500*500*300 4/385 470*450*220
E230 G48/20 BWr 600*600*300 4/385 470*450*350
E230 G48/25 BWr 600*600*300 5/500 470*450*350
E230 G48/30 BWr 600*600*300 5/500 470*450*350
60VDC
E230 G60/05 BWr 400*400*210 3/285 340*300*130
E230 G60/10 BWr 500*500*210 4/285 340*300*130
E230 G60/15 BWr 600*600*300 4/385 470*450*200
E230 G60/20 BWr 600*600*300 5/500 570*550*250
E230 G60/25 BWr 600*600*300 5/500 570*550*350
E230 G60/30 BWr 600*600*400 5/500 570*550*350



Bitte beachten!
Bei Einbau von Zusatzausstattungen können sich die angegebenen Abmaße erhöhen!
Bei erforderlichen anderen Abmaßen bitten wir um Rücksprache.

Technische Daten

KühlungKonvektionskühlung
Netzanschluß1/N/PE 230V 50Hz +/-10% (andere auf Wunsch gegen Aufpreis)
Zul. Umgebungstemperatur 0°C - 40°C, bei 80% rel. Luftfeuchtigkeit,andere gegen Aufpreis
Aufstellhöhe Max. 1000m über NN
Kennlinie IU (DIN 41773)
KurzschlußfestigkeitUneingeschränkt
SpannungskonstanzBesser als 0,2 %
StromkonstanzBesser als 1 %
Netzausfallüberbrückung20 ms, bei Einsatz ohne Akkumulatorensatz
FunkentstörungB gem. EN55011
BestellhinweisBei Einsatz von Zusatzausstattungen können sich die angegebenen Abmaße erhöhen. Sollten die Kabellängen zu den DC-Verbrauchern besonders hohe Kabelquerschnitte erforderlich machen, bitten wir um Angabe. Bitte teilen Sie uns zur werksseitigen Berücksichtigung den vorgesehenen Akkutyp bei Bestellung mit.
