Kleine-Unterbrechungsfreie-DC-Versorgung im Bereitschaftsparallelbetrieb, Baureihe KUGV; gem. VDE0510

Allgemein

Kleine DC- USV Kompaktbaureihe mit sekundärgetakteten Ladenetzteilen, ohne Instrumentierung. Erhältlich sind Ausführungen mit Nennspannungen von 12VDC-30VDC. In der Preis-Typenliste wird jedoch lediglich die gängige 24VDC Ausführung aufgeführt.

Erläuterung

Der im Bereitschaftsparallelbetrieb mit dem geregelten Gleichrichter arbeitende Akku, wird bis auf eine Zellenspannung von 2,27V aufgeladen. Der Gleichrichter ist leistungsmäßig so ausgelegt daß er gleichzeitig die angeschlossenen Verbraucher unter Vollast versorgen und den entladenen Akku innerhalb ca. 10h aufladen kann. Für Spitzenlastzeiten kann ggf. der Akku als Leistungsreserve mit einkalkuliert werden. Handelt es sich bei der angeschlossenen Last um keine konstante Last, so kann zur Bestimmung der Geräte-Leistungsgröße ggf. auch die volle Gleichrichterleistung zugrundegelegt werden. Die hierbei zu erzielende Autonomiezeit bliebe jedoch die auf die Anschlußleistung bezogene (s. Spalte-Anschlußleistung in der Preis/ Typenliste) Bei Netzausfall werden die angeschlossenen Verbraucher unterbrechungsfrei aus dem Akku über die angegebene Autonomiezeit weiterversorgt.

Leistungsmerkmale

  • Ladenetzteil mit I-U-Kennlinie, gem. VDE 41773
  • Vollast-/Überlast-/Kurzschlußfestigkeit, uneingeschränkt
  • Netzschalter (nicht b. Chassisausführung), Netzabsicherung
  • Netztrenntransformatoren nach VDE 0551
  • Akkuabsicherung
  • Geringe Wärmeabgabe durch 50kHz-Taktung
  • Softstart
  • Div. Zusatzausstattungen möglich, siehe Rubrik „Zusatzausstattungen“

Standardtypen 24VDC/Abmaße

Typ, KUGV 24/ I (A)/t(h)Anschlußleistung (W)Gehäusemaße, H*B*T, mm19" EinschubmaßeChassismaße
2/2,5 55 300*300*210 3/210 180*180*180
1,7/5,0 43400*400*210 3/260 (180) 250*240*180



Andere Ausführungen, z.B. mit Ausgangsspannung 6/12/18/30VDC, auf Anfrage!

Technische Daten

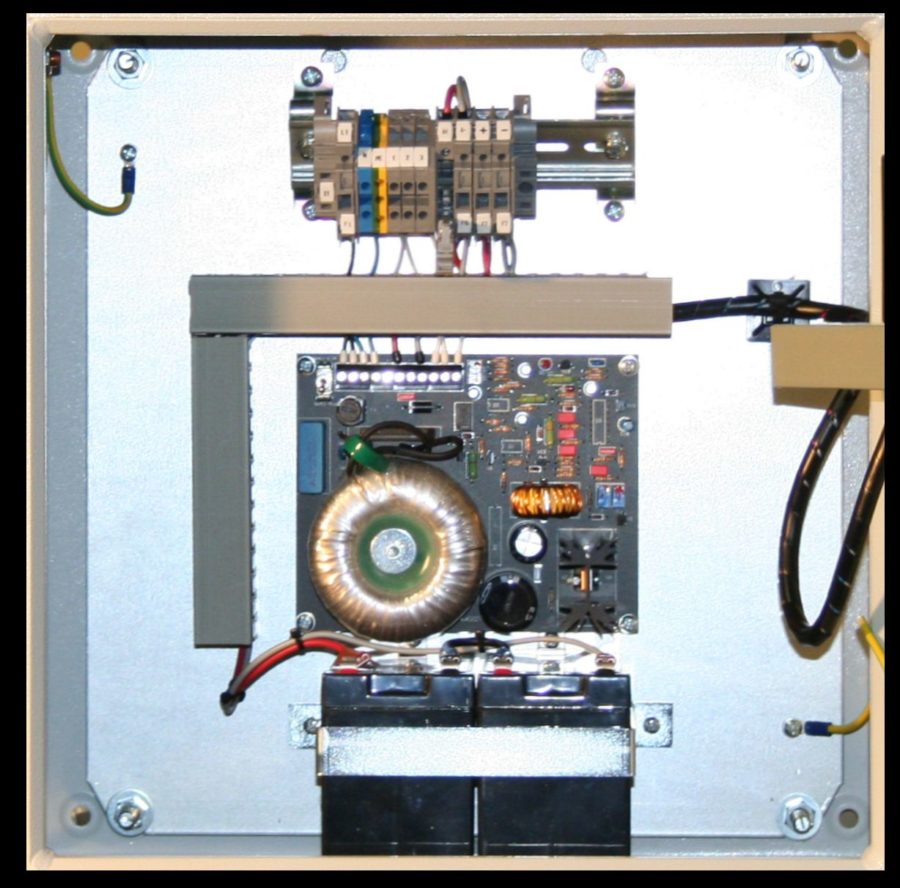

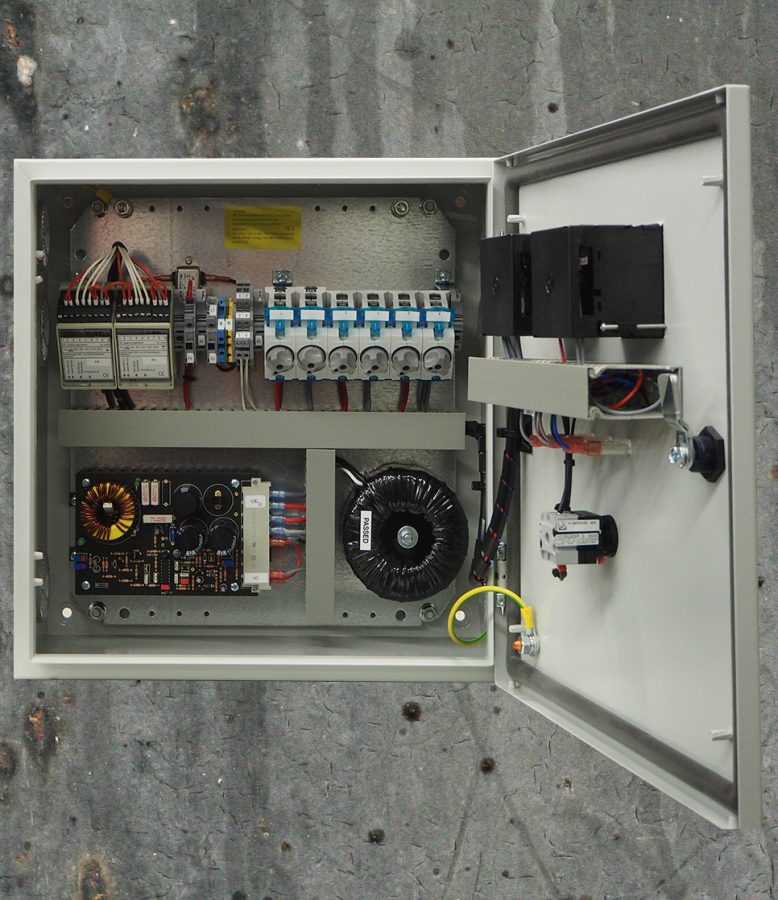

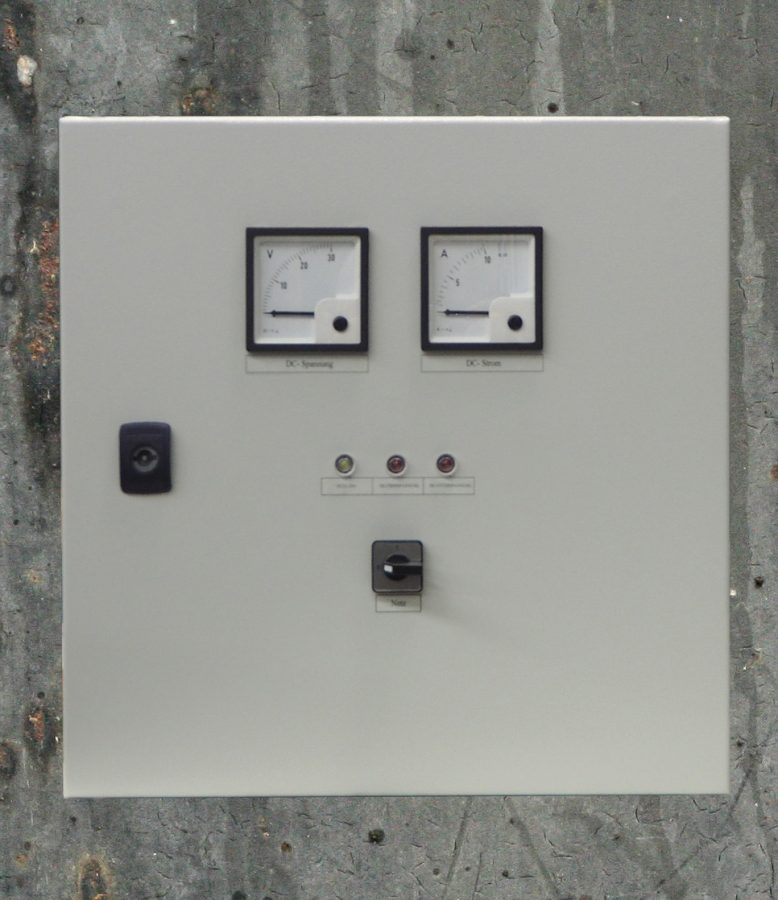

Aufbau1. Stahlblechgehäuse mit Fronttüre und Doppelbartverschluß, Schutzart IP31, pulverbeschichtet im Farbton RAL 7035 (lichtgrau) 2. 19" Einschub mit eloxierter Frontplatte 3. Einbauchassis für den Schaltschrankeinbau
Kühlung Konvektionskühlung
Geräuschentwickl. ca.40 dBA
Netzanschluß 1/N/PE 230V 50Hz +/-10%
KabelzuführungOberseite, bei 19" Einschüben auf der Rückseite, auf Schraubklemmen geführt
Akkumulatoren Pb-wartungsfrei/verschlossen
Zul. Umgebungstemperatur-10°C/ +40°C, bei 80% rel. Luftfeuchtigkeit
DC-Nennspannungnach Auslegung, 12,18,24,30V
DC-Nennstrom 2,5A
AutonomieSiehe Typenaufstellung, bezogen auf Entladeschlußspannung 1,75V/Z
Spannungskonstanz +/- 3%
Aufladezeit ca. 10 Stunden, bei gleichzeitiger Verbrauchervollast
AnschlußleistungSiehe Typenaufstellung, durch Pufferbetrieb hohe Spitzenlastdeckung möglich
Funkentstörung B nach EN55011
AbmaßeSiehe Typenaufstellung.Auf Anfrage werden auch abweichende Abmessungen realisiert.



Andere Ausführungen

z.B. mit Ausgangsspannung 6/12/18/30VDC, auf Anfrage!
