Konstantspannungs-Ladegleichrichteranlagen für den Bereitschaftsparallelbetrieb, Baureihen THE/THD, gem. VDE0510
Allgemein

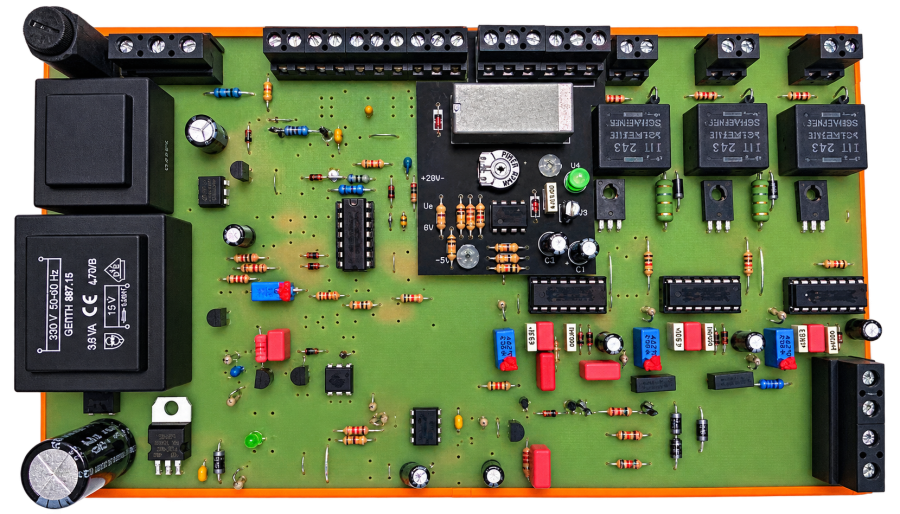

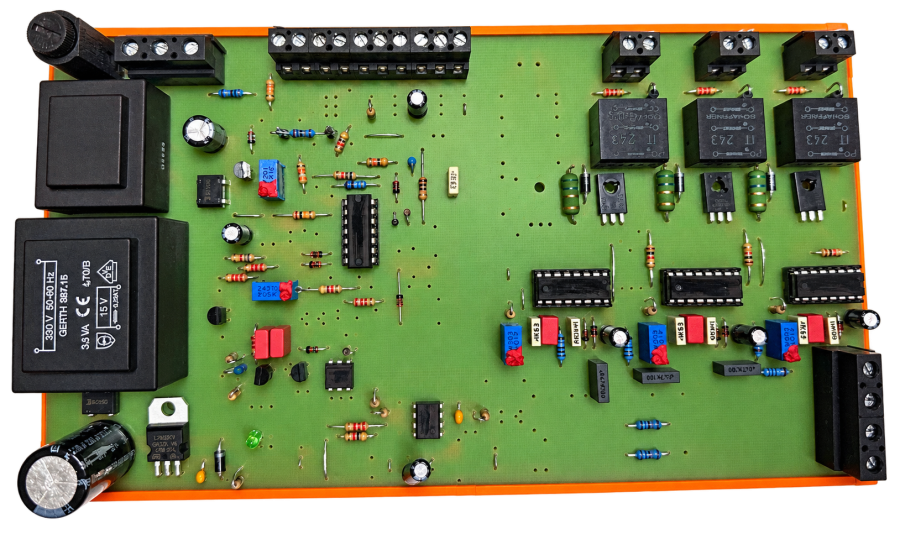

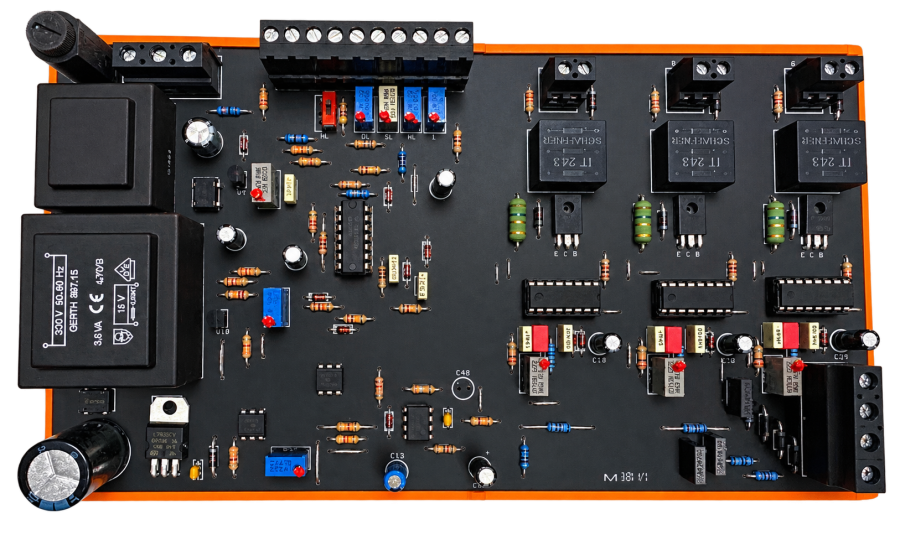

Baureihen für den höheren Spannungs- bzw. Leistungsbedarf, ausgeführt in hochzuverlässiger Thyristortechnik. Geeignet für den Bereitschaftparallelbetrieb zur Ladung jeglicher Blei und stationär eingesetzter Nickel-Cadmium Akkumulatoren.
Galerie
Stahlblechgehäuse mit Fronttüre(n)
pulverbeschichtet im Farbton RAL 7035, Schutzklasse IP 20, höhere Schutzklassen/Sonderlackierungen als Sonderausstattung

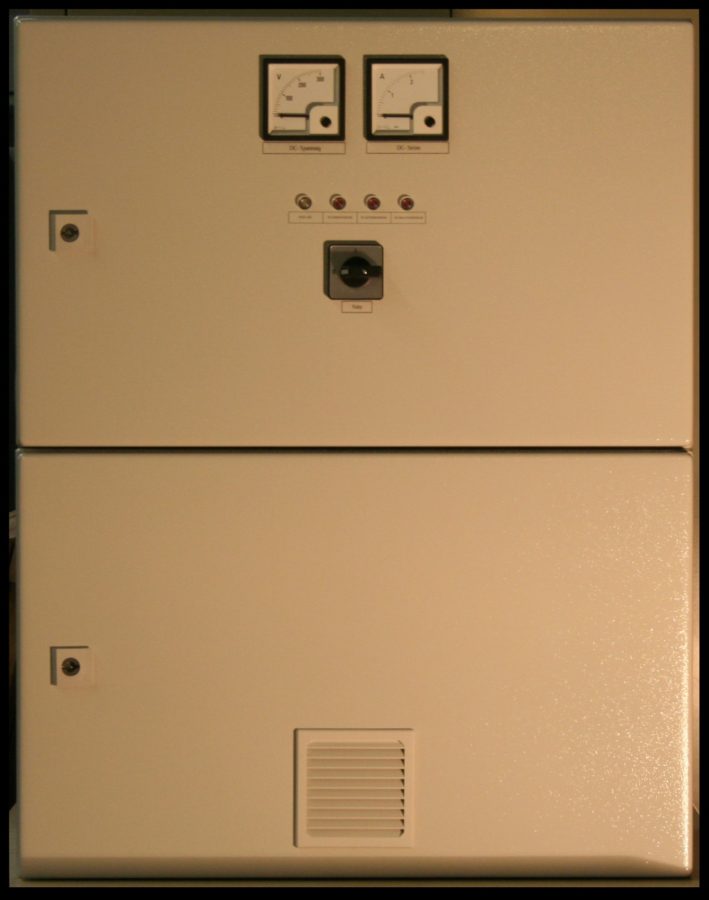

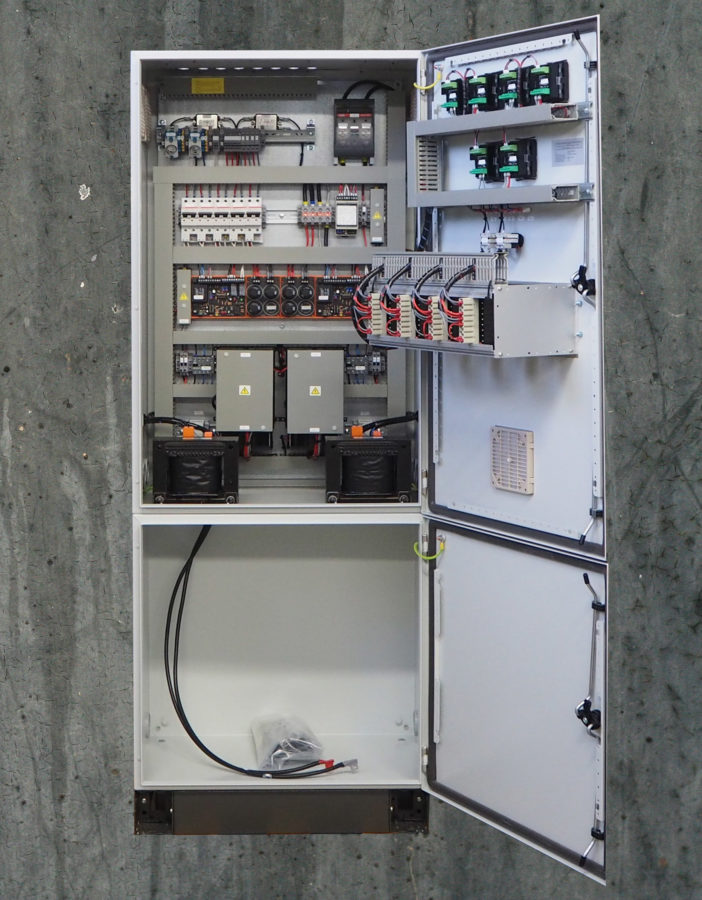

E230 G110/10 BWr- Wandschrank mit geschottetem Akkuabteil

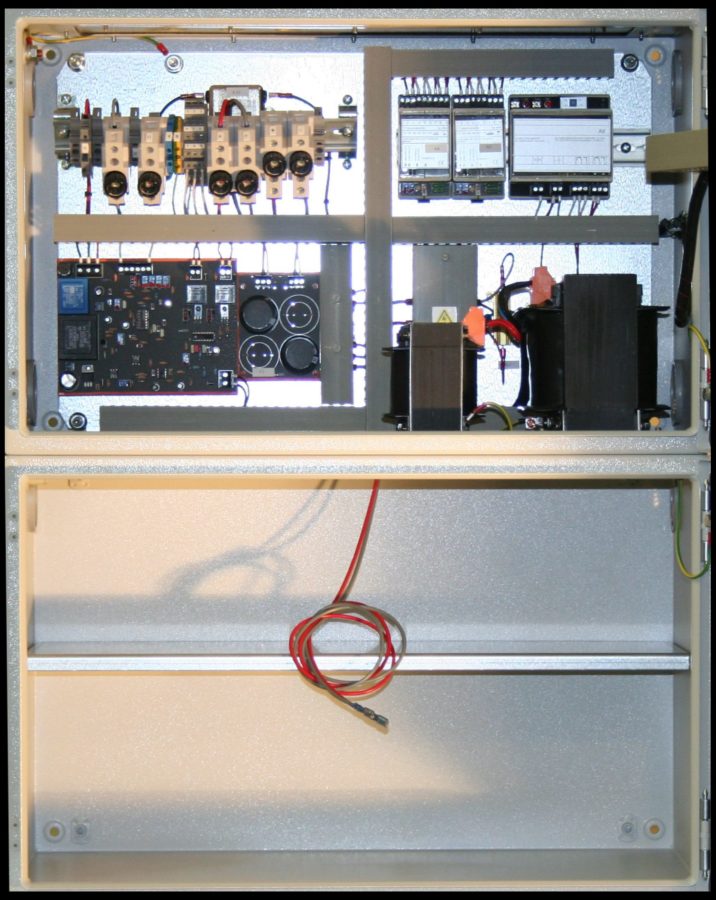

E230 G110/10 BWr- Wandschrank mit geschottetem Akkuabteil

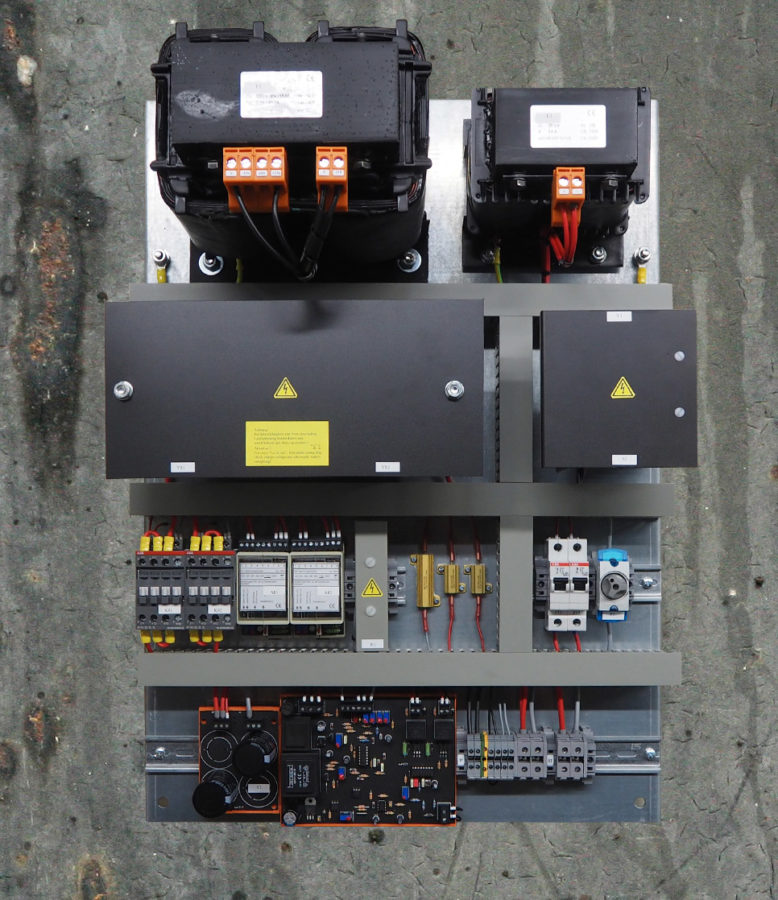

Chassisausführung
Auf Anfrage werden Ihnen gerne auch Chassisausführungen sowie Sonderausführungen für den mobilen Einsatz angeboten

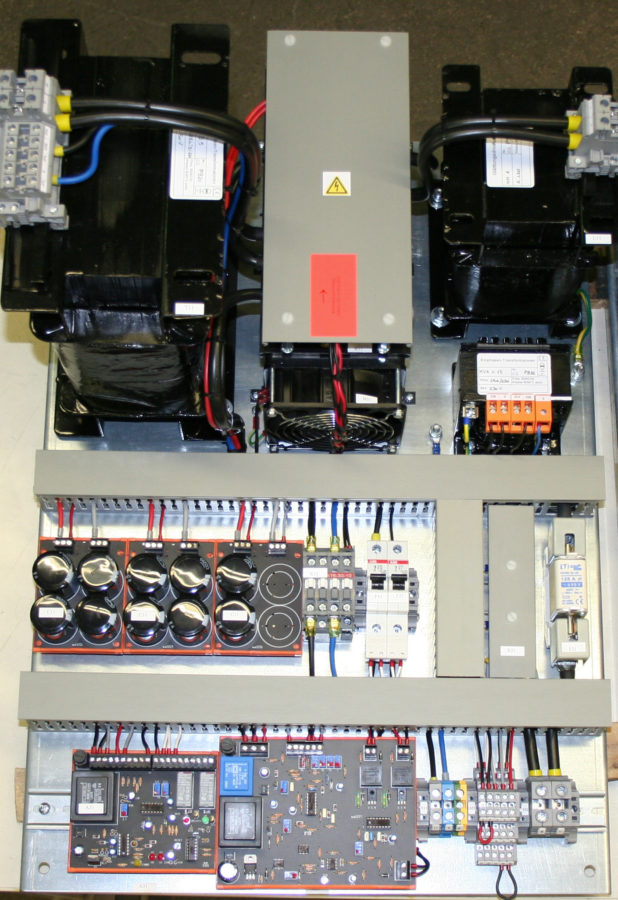

TH E230 G24/100 BWru

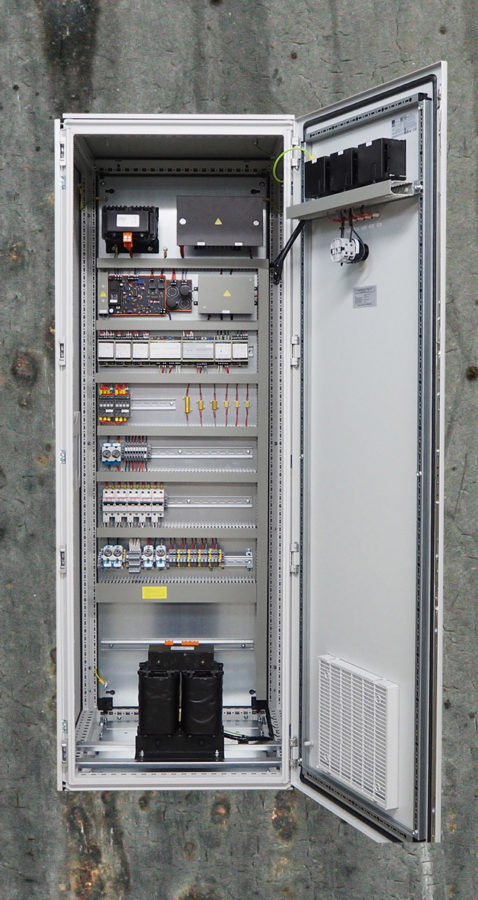

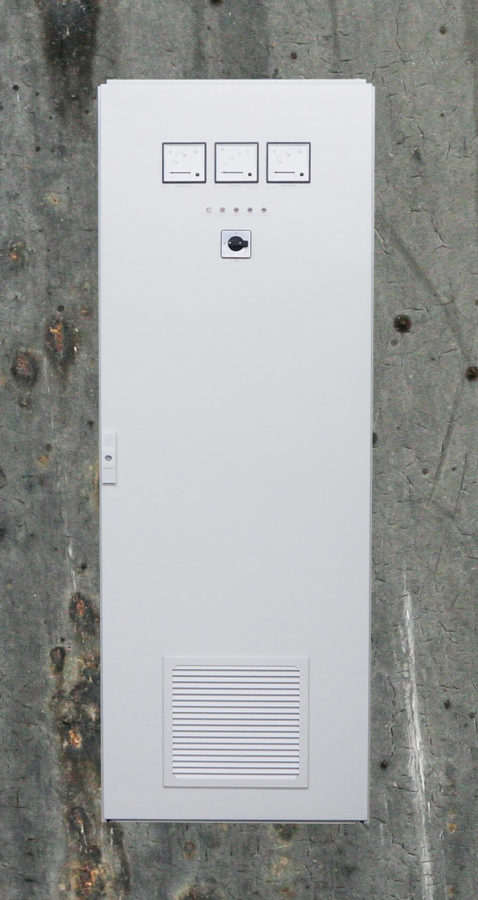

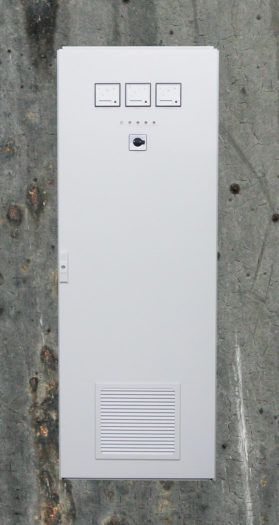

Standschrank
Redundanzanlagen
Zur Erzielung höchster Ausfallsicherheit werden diese Anlagen häufig auch für den Halblast-Redundanzeinsatz mit zwei parallel arbeitenden Gleichrichtereinheiten ausgeführt. Beide Gleichrichtereinheiten werden hierbei permanent, parallel über eine Diodenentkopplung betrieben und speisen je nach Wunsch auf einen oder zwei Akkumulatorensätze. Eine Überwachungsbaugruppe sorgt im Falle einer Betriebsstörung einer der beiden Geräteteile für eine Schutzabschaltung und eine unterbrechungsfreie Übernahme der Versorgung durch den verbleibenden Geräteteil. Dieser Vorgang wird sowohl optisch, wie auch potentialfrei zur Weiterleitung, gemeldet. Je nach Kundenwunsch werden diese Anlagen in einem gemeinsamen oder auch in getrennten Gehäusen ausgeführt.
Bitte sprechen Sie uns im Bedarfsfall an.

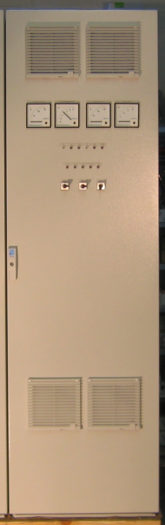

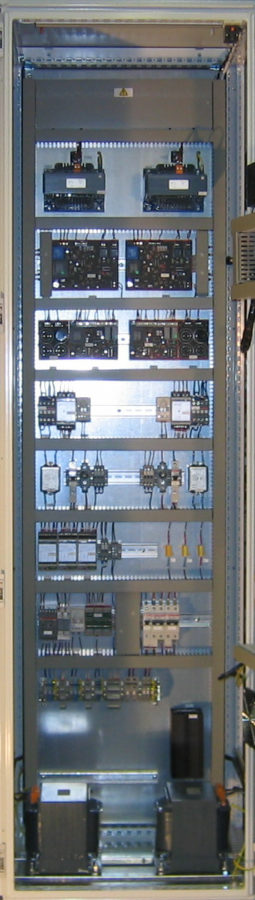

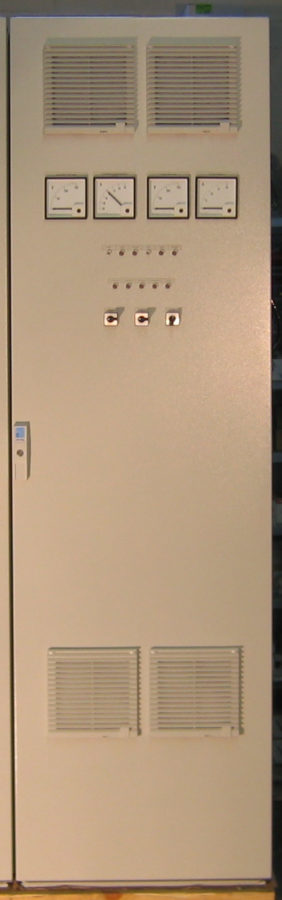

2TH D400 G220/60 BWru
2TH D400 G220/60 BWru

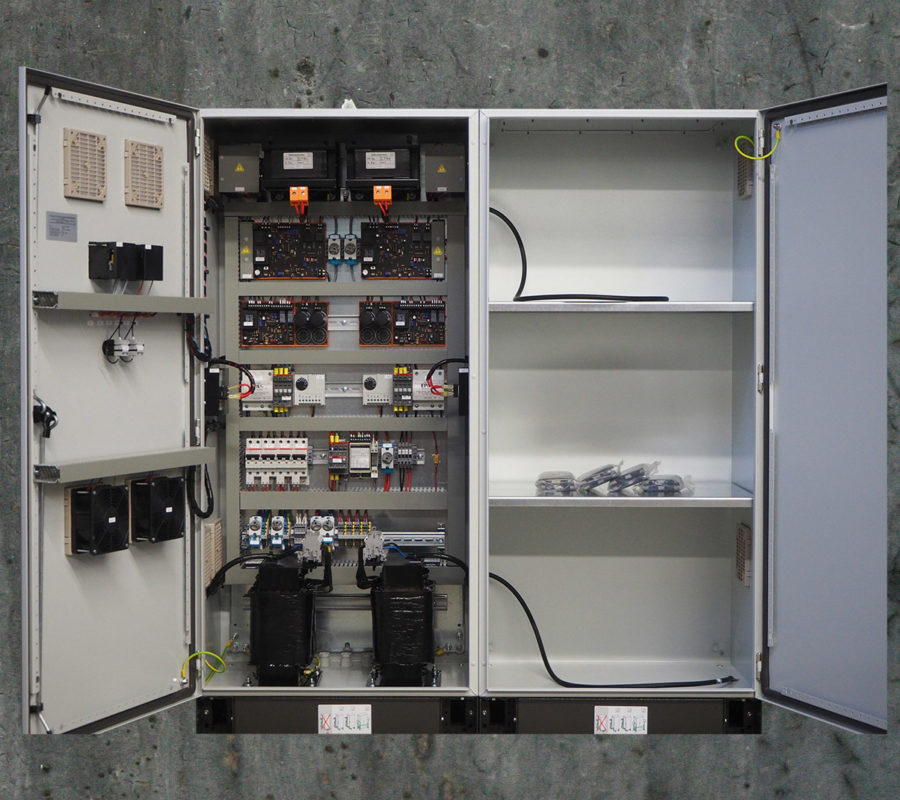

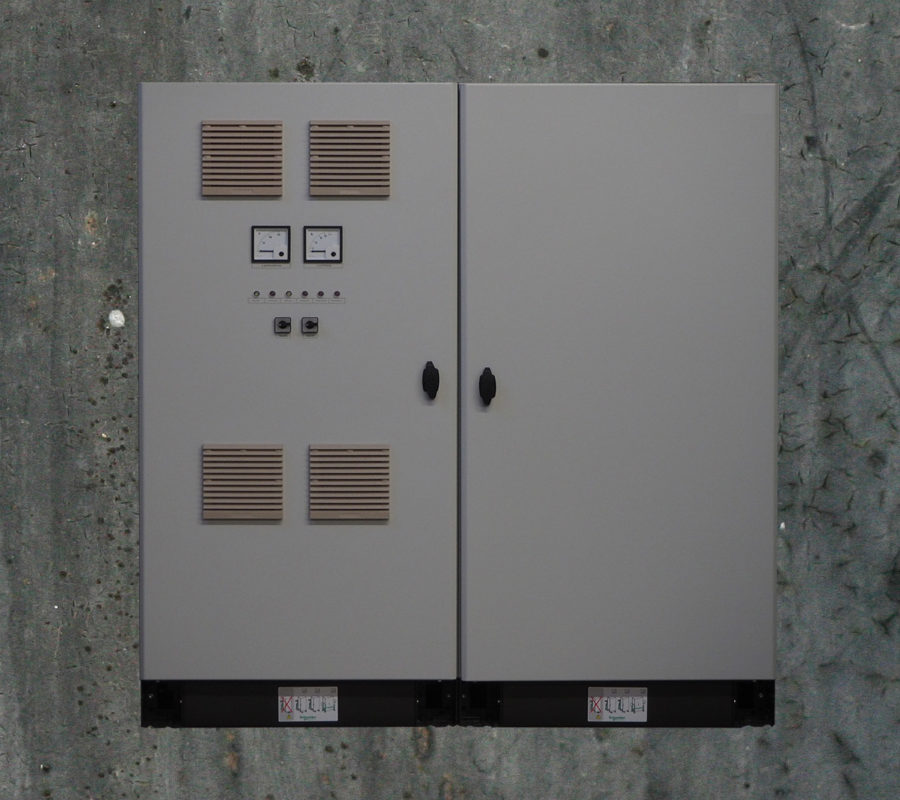

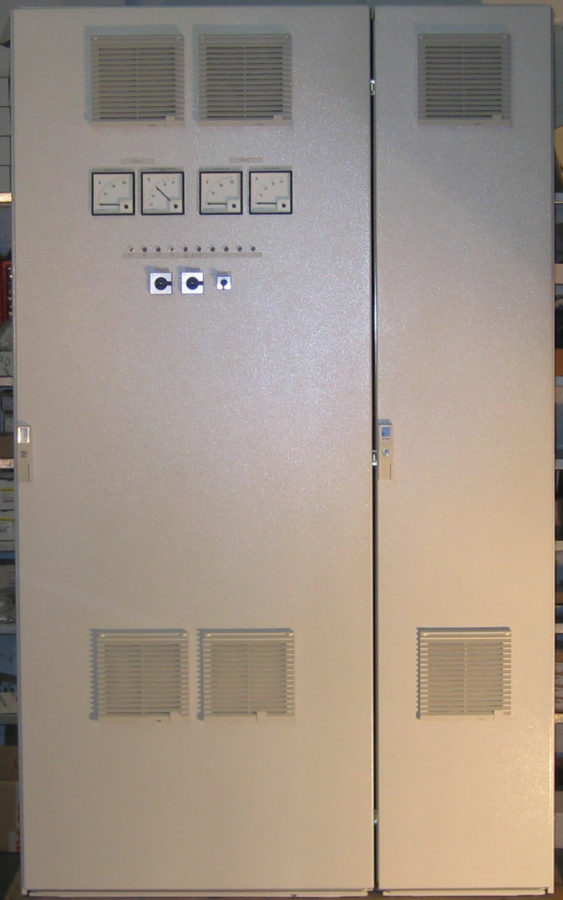

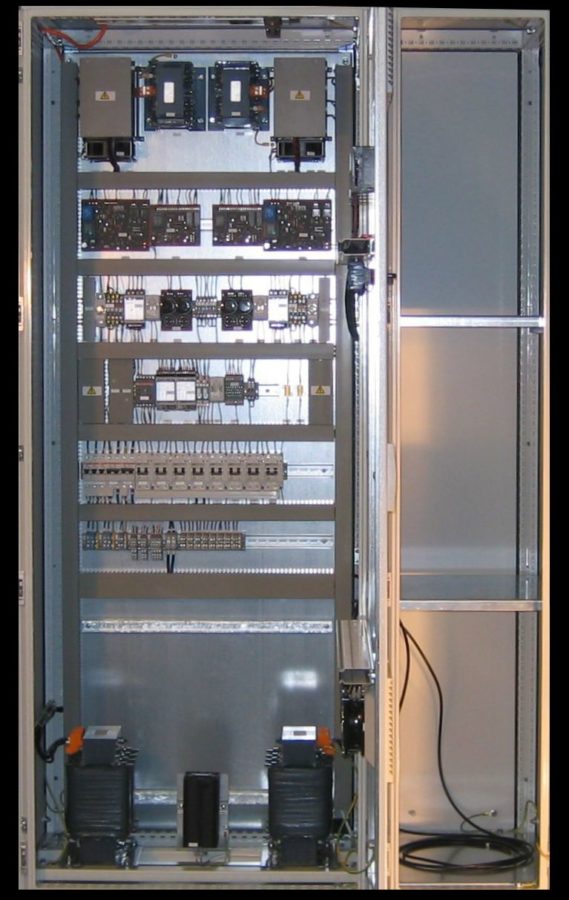

2TH E254 G110/20 BWru
2TH E254 G110/20 BWru

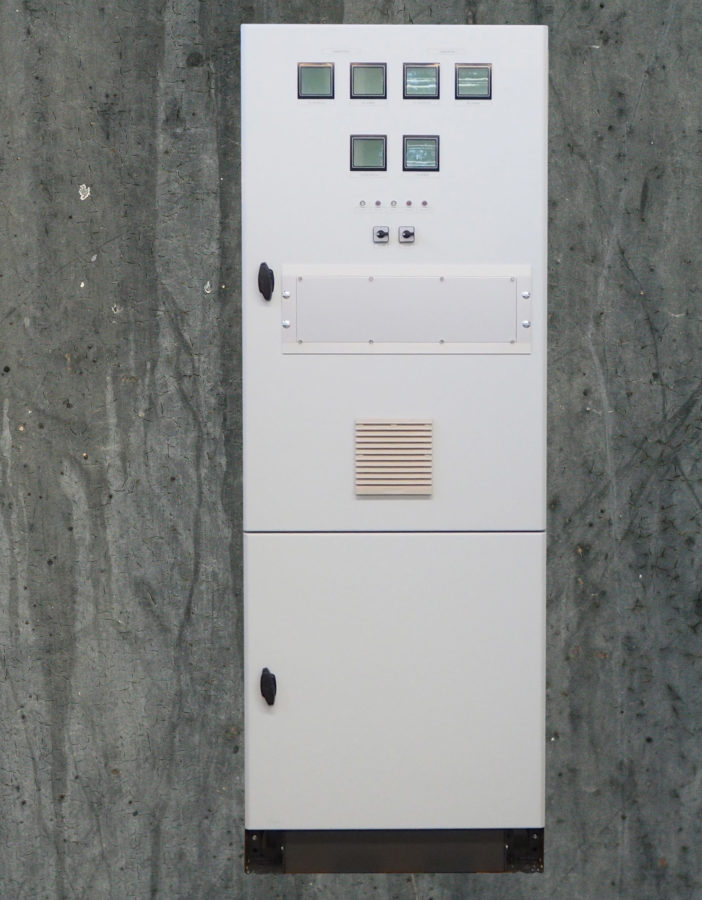

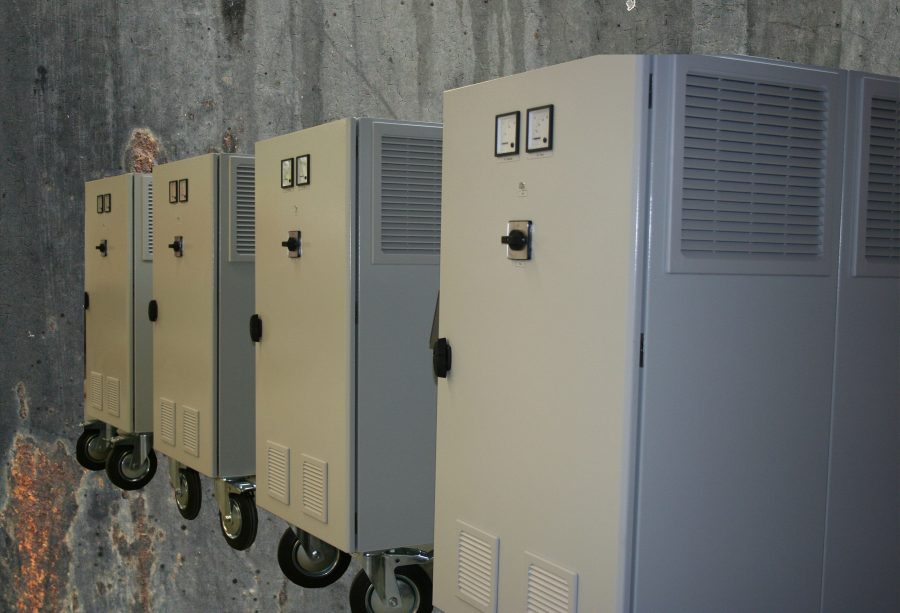

Sonderausführung
Standardtypen/Abmaße
| Typ, TH UAC- UDC- IDC | Gehäusemaße, H*B*T, mm | Stromaufnahme, max./A |
|---|---|---|
| E230 G24/60 BWr | 600*600*300 | 15 |
| E230 G24/80 BWr | 800*600*400 | 20 |
| E230 G24/100 BWr | 1000*600*400 | 25 |
| E230 G48/40 BWr | 800*600*400 | 20 |
| E230 G48/60 BWr | 1000*600*400 | 30 |
| E230 G60/40 BWr | 800*600*400 | 25 |
| E230 G60/60 BWr | 1000*600*400 | 37 |
| E230 G110/5 BWr | 600*600*210 | 6 |
| E230 G110/10 BWr | 600*600*300 | 11 |
| E230 G110/20 BWr | 800*600*400 | 23 |
| E230 G110/30 BWr | 1000*600*400 | 34 |
| E230 G220/ 5 BWr | 600*600*210 | 12 |
| E230 G220/10 BWr | 600*600*400 | 23 |
| E230 G220/15 BWr | 1000*600*400 | 34 |
| D400 G24/150 BWr | 1000*800*400 | 12 |
| D400 G24/200 BWr | 1800*800*400 | 16 |
| D400 G24/300 BWr | 1800*800*400 | 24 |
| D400 G24/400 BWr | 2000*800*600 | 31 |
| D400 G48/60 BWr | 1000*800*400 | 9 |
| D400 G48/100 BWr | 2000*800*600 | 14 |
| D400 G48/150 BWr | 2000*800*600 | 21 |
| D400 G48/200 BWr | 2000*800*600 | 27 |
| D400 G60/60 BWr | 1000*800*400 | 11 |
| D400 G60/100 BWr | 2000*800*600 | 17 |
| D400 G60/150 BWr | 2000*800*600 | 25 |
| D400 G60/200 BWr | 2000*800*600 | 34 |
| D400 G110/40 BWr | 1000*800*400 | 13 |
| D400 G110/60 BWr | 1800*800*400 | 18 |
| D400 G110/80 BWr | 2000*800*600 | 24 |
| D400 G110/100 BWr | 2000*800*600 | 31 |
| D400 G220/20 BWr | 1800*800*400 | 12 |
| D400 G220/30 BWr | 1800*800*400 | 18 |
| D400 G220/40 BWr | 1800*800*400 | 24 |
| D400 G220/60 BWr | 2000*800*600 | 36 |
| D400 G220/80 BWr | 2000*800*600 | 48 |
Erläuterung:
D400 = Eingangsspannung 3*400V 50Hz, G220/20 = DC-Nennspannung 220V, DC- Nennstrom 20A
Auf Anfrage sind ebenso auch andere Gerätetypen wie jene zuvor beschriebenen
Halblast-Redundanzanlagen lieferbar.
Technische Daten
| Kühlung | Konvektionskühlung bzw. Zwangskühlung bei Geräten mit einem Nennstrom größer 80ADC (Standard). |
| Standardausstattung | Strom/Spannungsmesser für den GR-Ausgang, analog Kl.1% (72*72mm); Netztrenntrafo nach VDE 0551; Netz-/Akku-/GR-Absicherung; ggf. Steuerkreisabsicherungen; "Handladestufe" zur Formierladung offener Akkuanlagen auf Wunsch |
| Optionen | externe Sollwertvorgabemöglichkeit per Widerstand oder potentialfrei durch Rechnerausgang; Temperaturkompensation der Ladespannung; Einstellung von Strom und Spannung mittels Feinpotentiometer auf der Gerätefrontseite anstatt auf der Reglerkarte (gegen Aufpreis); 3 fach umschaltbares Spannungsniveau(Starkladung/Handladung);2 fach umschaltbare Strombegrenzung (IU-Ia-Kennlinie) |
| Netzanschluß | 1/N/PE 230V 50Hz +/-10% (andere auf Wunsch gegen Aufpreis), Kabelzuführung in der Standardausführung von der Unterseite. |
| zulässige Störgrößen | Netzspannungs/ Frequenzschwankungen +/-10%; Laständerungen 0-100% |
| Zul. Umgebungstemperatur | 0°C - 40°C, bei 80% rel. Luftfeuchtigkeit, andere gegen Aufpreis |
| Aufstellhöhe | Max. 1000m über NN |
| Kennlinie | IU (DIN 41773) |
| Kurzschlußfestigkeit | Uneingeschränkt unter Zugrundelegung der zulässigen Umgebungstemperatur |
| max. Restwelligkeit | ca. 5% eff. bei Nennstrom ohne angeschlossenem Akku, Zusatzglättung als Sonderausstattung |
| Spannungskonstanz | +/- 1% |
| Stromkonstanz | +/- 2% |
| Netzausfallüberbrückung | 20 ms, bei Einsatz ohne Akkumulatorensatz |
| Funkentstörung | A (B, gegen Aufpreis) |
| Bestellhinweis | Bei Einsatz von Zusatzausstattungen können sich die angegebenen Abmaße erhöhen. Sollten die Kabellängen zu den DC-Verbrauchern besonders hohe Kabelquerschnitte erforderlich machen, bitten wir um Angabe. Bitte teilen Sie uns zur werksseitigen Berücksichtigung den vorgesehenen Akkutyp bei Bestellung mit. |
